جزئیات محصول:
|
| مدل: | 7 اینچ | نسبت دنده: | 57:1 |
|---|---|---|---|
| بهره وری: | 40% | دقت، درستی: | ≤0.1 |
| راننده: | موتور الکتریکی | تایپ کنید: | تک محور عمودی |
| کاربرد: | نیروگاه خورشیدی PV در فضای باز | OEM: | آره |
| برجسته کردن: | درایو چرخشی حلقه چرخشی Worm Gear,درایو چرخاننده خورشیدی PV فضای باز,درایو چرخشی محصور شده با تماس چند دندانه |
||

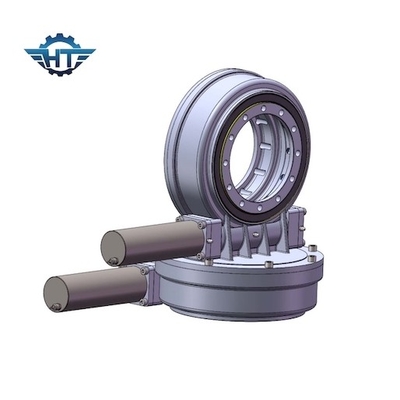

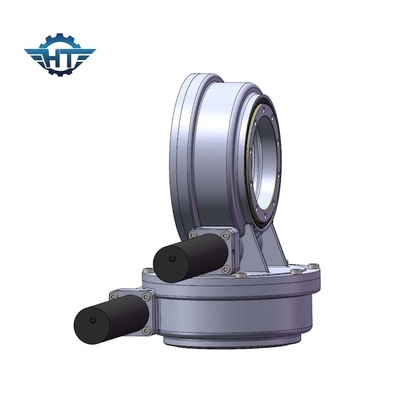

حلقه چرخان چرخ دنده کرم SDE7 تماس چند دندانه برای نیروگاه خورشیدی PV در فضای باز
SDE7 Worm Gear Slewing Ring توضیحات
مدل: SDE7
محل مبدا: چانگژو، چین
نوع: محصور شده
مواد: 42 CrMo، 50Mn
گشتاور خروجی: 2000 نیوتن متر
گشتاور لحظه شیب: 7500 نیوتن متر
گشتاور نگهداری: 13200 نیوتن متر
نسبت دنده: 57:1
راندمان: 40%
درایو چرخشی Hangtuoاز محفظه، یاتاقان چرخان، آب بندی، کرم پوشاننده با تعدادی قطعات یدکی تکمیل شده تشکیل شده است.ما همچنین می‌توانیم موتور الکترونیکی و موتور هیدرولیک مورد استفاده برای درایوهای چرخشی تولید کنیم که می‌تواند برای جهت عقربه‌های ساعت و جهت چرخش خلاف جهت عقربه‌های ساعت حرکت کند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
معمولاً نوع تک محوری وجود دارد.نوع دو محوره، نوع عمودی و نوع کرم دوگانه از 3 تا 25 اینچ، برای جزئیات لطفا برای نقشه فروش با ما تماس بگیرید.
