جزئیات محصول:
|
| مواد: | QT | مدل: | SE14" |
|---|---|---|---|
| نسبت دنده: | 85:1 | گشتاور خروجی نامی: | 6550 نیوتن متر |
| نگه داشتن گشتاور: | 68000 نیوتن متر | گشتاور کج: | 54200 نیوتن متر |
| بار محوری: | 680 کیلونیوتن | بار شعاعی: | 230 کیلونیوتن |
| برجسته کردن: | solar tracker drive, slewing gear,slewing gear |
||

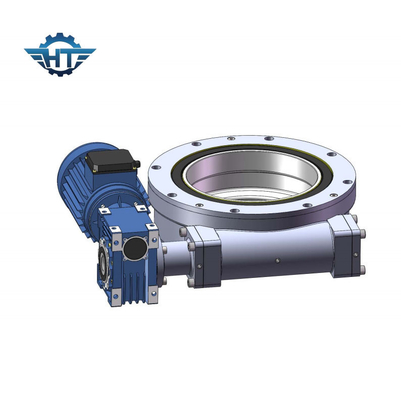

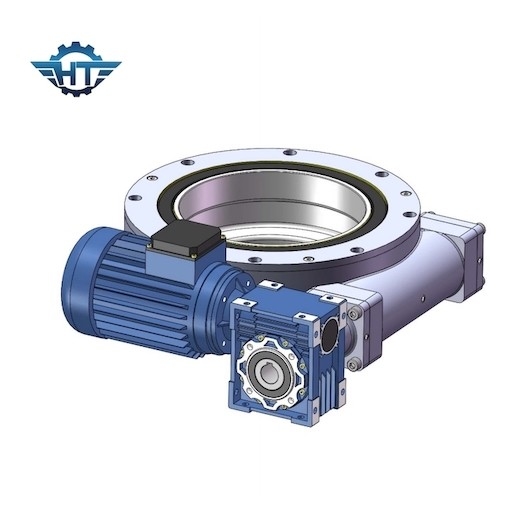

درایو هیدرولیک بزرگ 14 اینچی برای جرثقیل ها و ماشین های ساختمانی
شرح درایو هیدرولیک
1. نوع دندان: دندان حلزونی
2. باربر: بار سبک
3. نوع درایو: درایو موتور
4. ماژول: 5/3.75
5. تعداد شفت کرم: 1
6. نسبت دنده: 85: 1
7. راندمان: 40%
8. چرخ دنده های خود قفل شونده: بله
9 وزن: 63 کیلوگرم
گشتاور لحظه کج: این گشتاور، بار ثقلی ضرب در فاصله بین موقعیت بار و مرکز یاتاقان چرخان است.اگر گشتاور واقعی بیشتر از گشتاور لنگر کج نامی باشد، درایو چرخشی واژگون خواهد شد.
بار شعاعی: بار عمودی به محور یاتاقان چرخان
بار محوری: بار موازی با محور یاتاقان چرخشی
گشتاور نگهدارنده: این گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات آسیب نمی بینند، حداکثر گشتاور بدست آمده را گشتاور نگهدارنده می گویند، همچنین به عنوان گشتاور شکسته دیده می شود.
خود قفل شدن: فقط زمانی که بار وجود داشته باشد، درایو چرخان قادر به چرخش معکوس نیست و بنابراین به آن قفل خودکار می گویند.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
توجه: برای جزئیات بیشتر ابعاد و پارامترها، لطفا به نقشه های فروش ما مراجعه کنید.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
