جزئیات محصول:
|
| تایپ کنید: | چرخ دنده خانه محصور | ویژگی: | خود قفل شدن |
|---|---|---|---|
| کاربرد: | ردیاب های خورشیدی براکت نصب PV | موتور: | موتور پله ای |
| رنگ: | همان طور که درخواست شد | بهره وری: | 40% |
| درجه IP: | IP66 | نسبت: | 61:1 |
| برجسته کردن: | درایو چرخشی محصور با لوله 84*84,درایو چرخاننده چرخ دنده کرم PV,موتور درایو چرخشی PV |
||

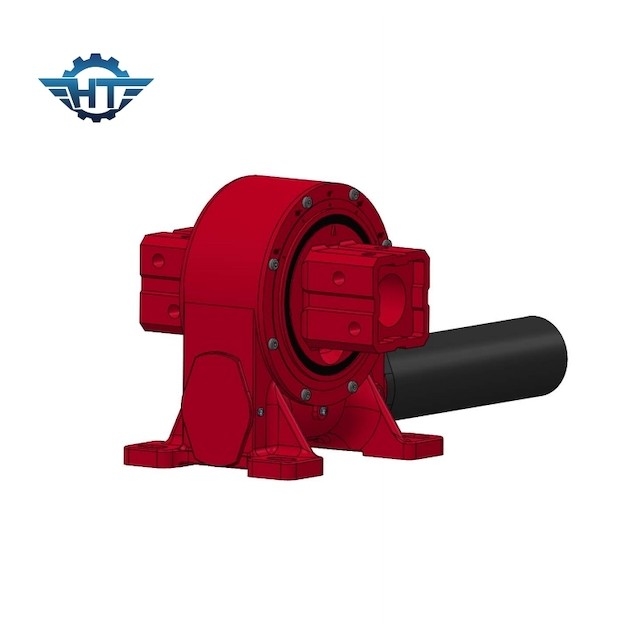

VE9 84*84 اندازه لوله کرم چرخ دنده چرخشی برای ردیاب های خورشیدی براکت نصب PV
توضیحات درایو Slewing
برای پاسخگویی به تقاضای روزافزون برای لوله‌های مربعی بدنه اصلی در طراحی‌های سیستم ردیابی، درایوهای چرخشی عمودی ما در انواع اندازه‌های لوله مربعی موجود هستند که به مشتریان مختلف کمک می‌کنند تا بزرگترین کارها را در کاربردهای مختلف انجام دهند.از چرخش بازوی چرخشی در سیستم‌های ردیابی خورشیدی گرفته تا جرثقیل‌ها، توربین‌های بادی و درایوهای چرخان بخشی جدایی‌ناپذیر از بسیاری از فرآیندهای ماشین‌کاری هستند.
به خصوص طراحی عمودی، بزرگترین برجسته درایو چرخشی Hangtuo است.طراحی عمودی عمدتا برای سیستم های ردیابی خورشیدی استفاده می شود.ساختار چرخ دنده کرمی جدید، ساختار پیچیده براکت سیستم ردیابی خورشیدی تک محوره را ساده کرده و هزینه کل سیستم را کاهش می دهد.طراحی عمودی نقش رقابتی تری در بازار ردیاب خورشیدی ایفا می کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های Slewing Drive
رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخان تک محور، ردیاب‌های خورشیدی شامل سیستم‌های ردیابی تک محوری، سیستم‌های ردیابی دو محوره، و سیستم‌های تک محوری شامل سیستم‌های تک محوره تخت، سیستم‌های شیبدار تک محوری و شیبدار تک محوری هستند. سیستم های محوریهمچنین کاربردهایی از سیستم‌های فتوترمال مانند هلیواستات‌های فتوترمال، فرنل، نور فتوترمال (CSP) و فتوولتائیک متمرکز (CPV) وجود دارد.علاوه بر این، درایوهای چرخشی نیز نقش مهمی در سایر صنایع سنتی، آنتن های ماهواره ای یا رادار ایفا می کنند، کاربردهای دیگر شامل بالابر خودرو، موقعیت گیر رباتیک بازویی و تجهیزات مرحله است.
