جزئیات محصول:
|
| نسبت دنده: | 102:1 | بهره وری: | 40% |
|---|---|---|---|
| تایپ کنید: | به صورت افقی نصب شده است | کاربرد: | دستگاه حفاری سنگ |
| سرویس OEM: | در دسترس | راننده: | موتور هیدرولیک |
| کلاس IP: | IP66 | مرکز دیا.: | 365 میلی متر |
| برجسته کردن: | درایو حلقه چرخان SE17,درایو حلقه چرخان 365 میلی متر,درایو خورشیدی 105 کیلوگرم |
||

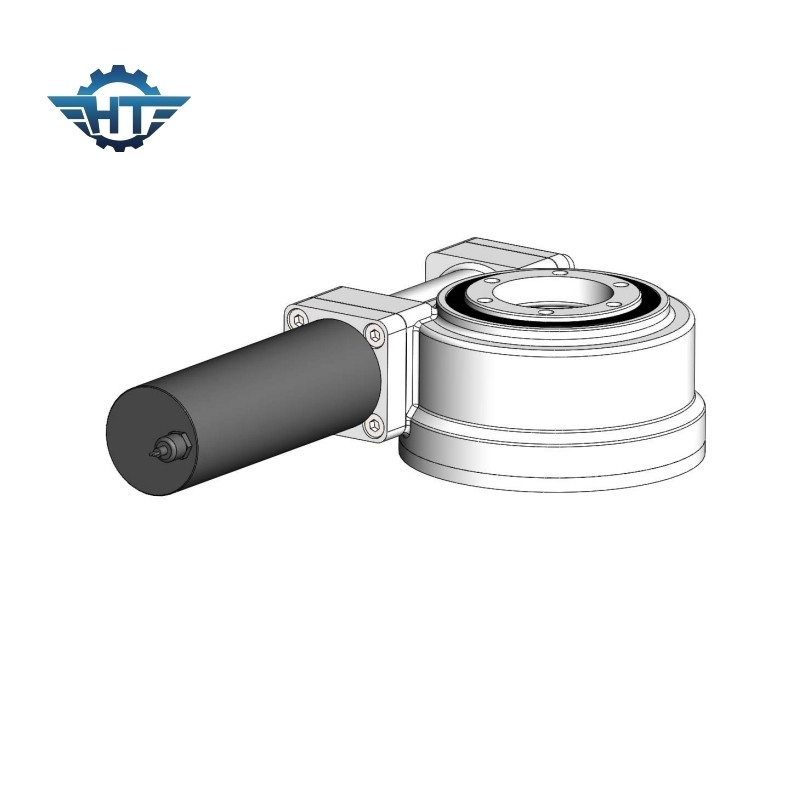

درایوهای حلقه چرخشی 102:1 SE17 با موتور هیدرولیک مورد استفاده برای دستگاه حفاری سنگ
شرح درایوهای حلقه چرخان
SE slew drive یک جزء رانندگی ایده آل برای جرثقیل کامیون، جرثقیل خزنده، جرثقیل کشتی و بیل مکانیکی و سایر تجهیزات چرخدار است.ساختار کاملاً جمع و جور است، به خصوص برای آن تجهیزات حیاتی فضا مناسب است.
طیف گسترده ای از گزینه های هیدرولیک slew drive در دسترس شما هستند، مانند ساعت، رادیو، و گشتاور.همچنین می توانید از بین خانه، صنعتی و تجاری یکی را انتخاب کنید.و همچنین از اندازه های معمولی، اندازه های بزرگ یا اندازه های کوچک.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
کج کردن |
برگزاری |
محوری |
شعاعی |
نسبت | بهره وری |
دقت، درستی |
IP |
تپ کار |
خود قفل شدن |
وزن |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
درایوهای چرخشی با موتور هیدرولیک را می توان به طور گسترده در کامیون های تخت سنگین، جرثقیل های کانتینری، جرثقیل های سوار بر کامیون، وسایل نقلیه هوایی، سیستم های تولید انرژی خورشیدی و سایر ماشین آلات ساختمانی و زمینه های انرژی جدید استفاده کرد.
درایو چرخشی را می توان اساساً به درایو چرخشی تک کرم و درایو چرخاننده درایو دوبل تقسیم کرد.درایو چرخان دارای سه مزیت عمده است: 1. مدولار بودن: با توجه به درجه بالای یکپارچگی درایو چرخان Fenghe، کاربران مجبور نیستند هر یک از لوازم جانبی را که دستگاه چرخان را تشکیل می دهند را یک به یک خریداری و پردازش کنند، که همچنین زمان تولید را کاهش می دهد. تا حدیفرآیند آماده سازی اولیه، در نتیجه بهره وری نیروی کار را تا حد زیادی بهبود می بخشد.2. ایمنی: چرخ دنده حلزونی و درایو کرم دارای ویژگی های خود قفل معکوس هستند که می توانند خود قفل شدن معکوس را تحقق بخشند و کرم را فقط می توان توسط کرم به حرکت درآورد.این ویژگی باعث می شود که درایو چرخشی Fenghe به طور گسترده در بالابرها، کارهای هوایی و سایر تجهیزات استفاده شود.این نه تنها محتوای تکنولوژیکی موتور اصلی را بهبود می بخشد، بلکه پایداری عملکرد موتور اصلی و ضریب ایمنی عملیات را نیز تا حد زیادی بهبود می بخشد.3. طراحی موتور اصلی را ساده کنید: در مقایسه با چرخش دنده گیربکس، درایو چرخ دنده حلزونی می تواند نسبت کاهش نسبتاً زیادی به دست آورد.کاهش میزان شکست میزبان
