جزئیات محصول:
|
| مدل: | 14 اینچ | نسبت دنده: | 85:1 |
|---|---|---|---|
| کاربرد: | جرثقیل بوم تلسکوپی | محل منبع: | چانگژو، چین |
| راننده: | موتور هیدرولیک، سرو موتور | نصب و راه اندازی: | افقی عمودی |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
| برجسته کردن: | تلسکوپی بوم جرثقیل هیدرولیک درایو Slew Drive, Slew Drive for Solar Tracker 14, Servo Motor Slewing Drive 14",Slew Drive For Solar Tracker 14",Servo Motor Slewing Drive 14" |
||

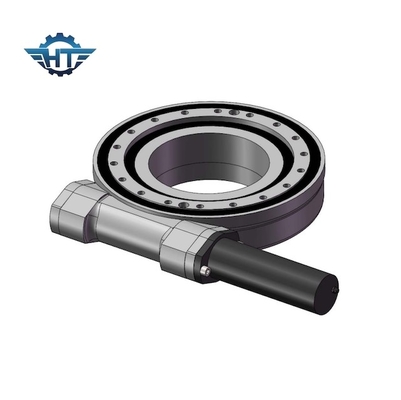

درایوهای چرخ دنده کرم هیدرولیک SE14 برای جرثقیل های بوم تلسکوپی چرخان دریایی
توضیحات درایوهای چرخ دنده کرم هیدرولیک SE14
Slew Drive: SE14
ابعاد: 900*620*140 میلی متر
وزن: 62 کیلوگرم
شرایط پرداخت: FOB شانگهای
زمان تحویل: 10-15 روز
مواد: 50Mn، 42CrMo
درایو چرخان SE14 ما با فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و نرم ترین چرخش نیرو می گیرد.کاربردهای معمولی slew drive شامل صنایع خورشیدی، جرثقیل های کامیون، بالابرهای انسانی و تجهیزات کاربردی، اتصالات هیدرولیک، تجهیزات ابزار روغن، جرثقیل های دریایی، کنترل کننده های لاستیک، حفارها و بالابرهای خودرو است، اما درایوهای کشنده در بسیاری از کاربردهای دیگر که نیاز به نگهداری بار دارند استفاده می شود. و قابلیت چرخشما مدل های slew drive مختلف با ظرفیت بار لحظه ای متفاوت را ارائه می دهیم.درایوهای چرخشی استاندارد با یک محفظه باز و شفت کرم ساعت شنی خود قفل شونده مجهز شده اند.هنگامی که ورودی منبع تغذیه به حالت خنثی باز می گردد، شفت کرم بار را بدون نیاز به هیچ وسیله ترمز خارجی در موقعیت خود قفل می کند.
چرخ دنده می تواند با چرخ دنده حلزونی، چرخ دنده خار، چرخ دنده اریب باشد.و همچنین برای حلقه چرخان داخلی، می تواند حلقه چرخان توپ تک ردیفه باشد و همچنین می تواند حلقه چرخان توپ دو ردیفه باشد.یکی با دو ردیف می تواند بار بسیار بیشتری را تحمل کند.این می تواند بسته به درخواست شما انتخاب شود.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
کج کردن |
برگزاری |
محوری |
شعاعی |
نسبت | بهره وری |
دقت، درستی |
IP |
تپ کار |
خود قفل شدن |
وزن |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
دستگاه انتقال چرخان هیدرولیک از موتور هیدرولیک، ترمز، کاهنده، گروه سوپاپ و ساختار انتهایی دنده تشکیل شده است.الزامات.
