جزئیات محصول:
|
| مدل: | SE14" | گواهی: | ISO9001، CE |
|---|---|---|---|
| رنگ نقاشی: | همان طور که درخواست شد | نگه داشتن گشتاور: | 54200 نیوتن متر |
| گشتاور کج: | 68000 نیوتن متر | گشتاور خروجی: | 6550 نیوتن متر |
| بار محوری: | 680 کیلونیوتن | بار رادیکال: | 230 کیلونیوتن |
| برجسته کردن: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

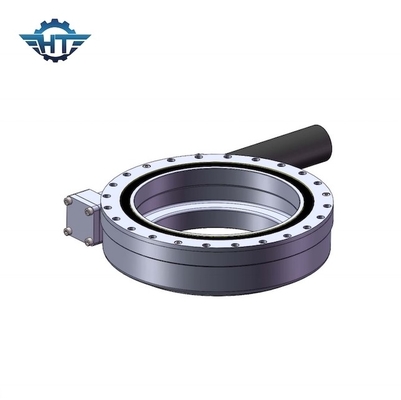

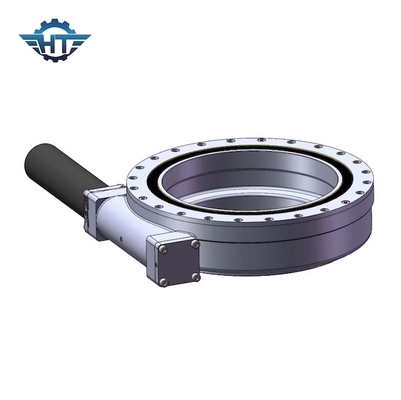

IP66 درایو چرخ دنده کرم هیدرولیک با عمر طولانی برای پلتفرم نصب شده بر روی عنکبوت
شرح درایو چرخ دنده کرم هیدرولیک
درایو چرخان یا حلقه چرخان را می توان به عنوان یک گیربکس در نظر گرفت زیرا اجزای اصلی یاتاقان چرخان و شفت کرم هستند.همچنین از اجزای کمکی مانند مهر و موم، محفظه و موتور تشکیل شده است.موتور معمولاً موتور دنده سیاره ای DC، موتور دنده AC یا موتور هیدرولیک است.موتور هیدرولیک عمدتا در ماشین آلات ساختمانی به عنوان یک سیستم درایو قدرت استفاده می شود.گیربکس چرخان به راحتی می تواند نیروهای محوری و شعاعی را تحمل کند.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
امکانات
گیربکس چرخان دارای ویژگی خود قفل معکوس است که به میزان زیادی پایداری سیستم را افزایش می دهد و ضریب ایمنی را افزایش می دهد.در مقایسه با محصولات نوسانی سنتی، گیربکس درایو چرخشی نصب آسان، نگهداری آسان و صرفه جویی در فضای نصب قابل توجهی است.گیربکس چرخاننده از فناوری کرم ساعت شنی استفاده می کند که تماس دندانی بیشتری را فراهم می کند و در نتیجه گشتاور بیشتری را ایجاد می کند.چرخ دنده و راه آهن فن آوری پردازش را سخت می کند تا عمر میدانی درایو چرخان را افزایش دهد.گیربکس چرخان به طور کامل محصور شده است که می تواند درایو را از شرایط مختلف محیطی مانند گرد و غبار، آب، شن و غیره محافظت کند.
برنامه های کاربردی
برنامه پلتفرم نصب شده بر روی عنکبوت
ماشین بلند نوع عنکبوتی است که عمدتا در نوع چرخ بدون علامت، مسیر لاستیکی بدون علامت نوع دو روش راه رفتن است.
طراحی ساختار معمولی:
طراحی مکانیزم 1 پا، وسیله نقلیه کار در ارتفاع بالا دارای انواع مختلفی از پاها است، برای تراز کردن و اطمینان از ثبات کل نقش کار وسیله نقلیه، نیاز به قوی و قابل اعتماد، کارکرد آسان دارد.
2 تعیین دهانه پا در ارتفاع بالا پاهای وسیله نقلیه کار به طور کلی به جلو و عقب، و گسترش به هر دو طرف، نقطه پشتیبانی پا جهت عمودی انتخاب موقعیت مناسب است، اصل آن این است که پلت فرم عامل در بار کالیبراسیون و بیشتر (بزرگ) محدوده عملیاتی، پایداری وسیله نقلیه برای برآورده کردن الزامات.
