جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SE14" |
|---|---|---|---|
| نسبت دنده: | 85:1 | گشتاور خروجی نامی: | 6550 نیوتن متر |
| نگه داشتن گشتاور: | 68000 نیوتن متر | گشتاور کج: | 54200 نیوتن متر |
| بار محوری: | 680 کیلونیوتن | بار شعاعی: | 230 کیلونیوتن |
| برجسته کردن: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

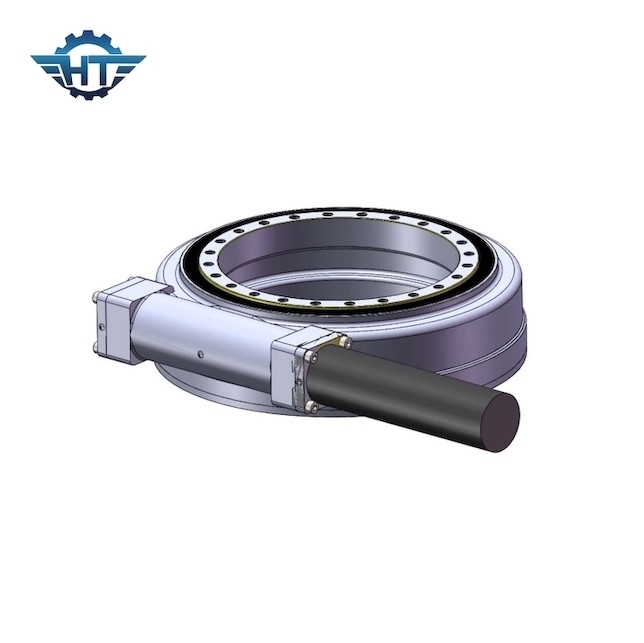

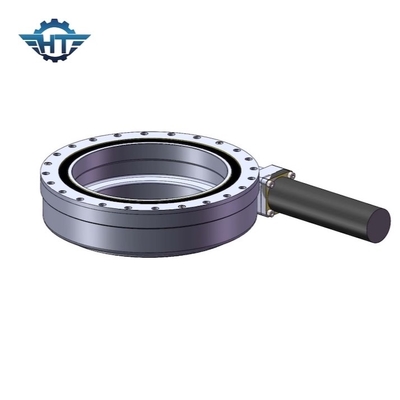

محرک هیدرولیک با بار بالا برای حمل و نقل مدولار خودکششی
شرح درایو هیدرولیک
کاربرد تخت تخت هیدرولیک خودکششی
SPMT مخفف Self-propelled modular transporter است و به عنوان حمل و نقل ماژول خودکششی شناخته می شود که به عنوان تخت صاف هیدرولیک خودکششی نیز شناخته می شود.به طور عمده در حمل و نقل سازه های سنگین، بزرگ، بالا، ویژه استفاده می شود، مزایای آن عمدتا انعطاف پذیر، بارگیری و تخلیه آسان، با توجه به حجم و وزن حامل، ترکیب رایگان موازی سری، حداکثر رکورد حمل و نقل بیش از 15000 تن است.SPMT به طور گسترده در تولید تجهیزات، نفت، مواد شیمیایی، نفت دریایی، ساخت و ساز پل و سایر زمینه ها استفاده می شود.
به اختصار «کراس ماشین».ماشین آلات ویژه ای که در پایانه های کانتینری یا حیاط استفاده می شود.می توان از آن برای جابجایی افقی کانتینر و همچنین به عنوان کد حیاط استفاده کرد و به عنوان انواع وسایل نقلیه برای جایگزینی یک ماشین آلات چند منظوره است.هنگام حمل و نقل افقی، سرعت به طور کلی 23 کیلومتر در ساعت است.تا 32 کیلومتر.با تحرک خوب و شعاع نوسان کوچک وسیله نقلیه مشخص می شود.واگن های متقابل یک، دو، سه و چهار طبقه با ظرفیت پشته وجود دارد.تصویر نشان می دهد که وسایل نقلیه حمل و نقل متقابل تک لایه عمدتاً برای جابجایی افقی استفاده می شود ، نمی توان ظروف را روی هم قرار داد ، اما می توان آنها را روی خودروهای شاسی یا وسایل نقلیه راه آهن جایگزین کرد ، پایداری آن بهتر است ، سرعت را می توان بهبود بخشید.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
امکانات
1. نوع دندان: دندان حلزونی
2. باربر: بار سبک
3. نوع درایو: درایو موتور
4. ماژول: 5/3.75
5. تعداد شفت کرم: 1
6. نسبت دنده: 85: 1
7. راندمان: 40%
8. چرخ دنده های خود قفل شونده: بله
9 وزن: 63 کیلوگرم
