جزئیات محصول:
|
| مدل: | VE9 | نسبت دنده: | 61:1 |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | محل منبع: | چانگژو، چین |
| راننده: | گیربکس سیاره ای | گواهینامه: | ISO9001، CE |
| رنگ: | همان طور که درخواست شد | عکس العمل: | ≤0.1 درجه |
| برجسته کردن: | درایو یاتاقان چرخشی 130 کیلو نیوتن,درایو یاتاقان چرخشی گیربکس سیاره ای,درایو یاتاقان چرخشی 130 کیلو نیوتن |
||

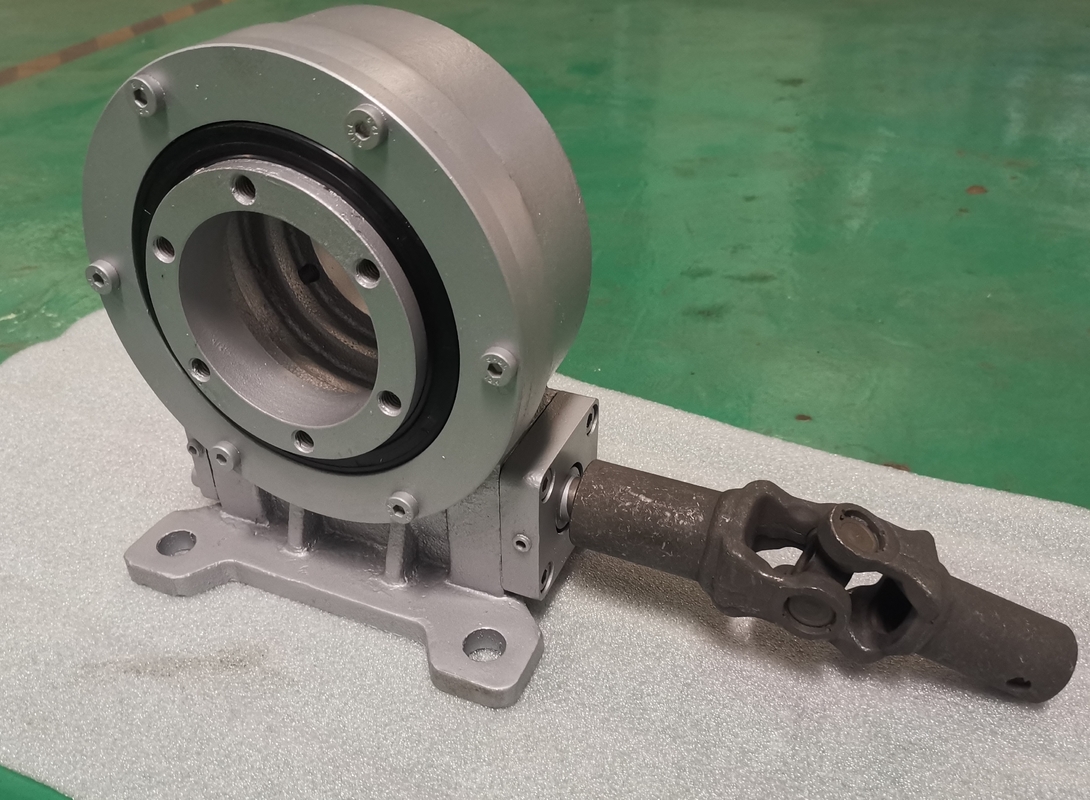

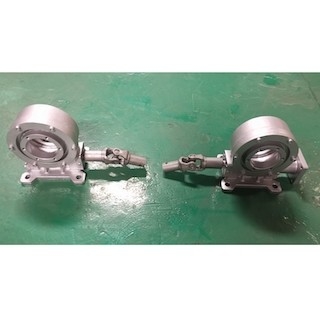

یاتاقان چرخ دنده حلزونی با نسبت 61/1 عمودی با خانه محصور برای ردیاب های خورشیدی
Worm Gear Slew Drive
درایو چرخان دارای یک چرخ دنده شعاعی است که توسط کرم هدایت می شود.دندانه های چرخ دنده با شیارهای کرم برخورد می کنند و با چرخش کرم، چرخ دنده نیز می چرخد.ویژگی‌های مشترک برای درایوهای چرخان مختلف می‌تواند شامل کرم ساعت شنی شکل باشد که اغلب کارآمدتر در نظر گرفته می‌شود زیرا چندین دندان روی چرخ دنده می‌تواند به طور همزمان درگیر شود.ویژگی های دیگر می تواند شامل یک محفظه محافظ برای تمیز نگه داشتن مکانیسم ها باشد، درایوهای چرخان ما IP66 هستند.موتور یا جزء محرکه، مانند چرخش یک توربین بادی، ممکن است طراحی خاص یک محرک چرخشی را نیز تغییر دهد.
به طور کلی، هدف از درایوهای چرخشی مختلف، تغییر حرکت محوری به حرکت شعاعی است.بسته به تعداد رزوه های روی کرم و تعداد دندانه های روی چرخ دنده، سرعت و قدرت نیروی محوری به نیروی رادیکال خاصی تبدیل می شود.بسته به کاربرد، یک درایو چرخان ممکن است برای تقویت گشتاوری که مکانیزم را می چرخاند مفید باشد.
پارامترهای فنی درایوهای چرخشی VE9
| مدل: | VE9 | محل مبدا | چانگژو، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده است |
| مواد | 42CrMo، 50Mn | گشتاور خروجی | 4300 نیوتن متر |
| گشتاور لحظه کج شدن | 16 کیلو نیوتن متر | نگه داشتن گشتاور | 27.2 کیلو نیوتن متر |
| رتبه بندی محوری استاتیک | 60 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 30 KN | رتبه بندی شعاعی پویا | 65 KN |
| نسبت دنده | 61:1 | بهره وری | 40% |
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
برگزاری گشتاور (Nm) |
کج کردن گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی | IP | WorkingTep. (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 251 |
بسته بندی و حمل و نقل
محکم شده در جعبه تخته سه لا، نشسته روی پالت تخته سه لا در جعبه تخته سه لا.
با تقاضای خود تنظیم کنید.
زمان تحویل: به طور کلی 5-10 روز اگر کالا در انبار باشد.20-45 روز اگر کالا در انبار نباشد.با توجه به مقادیر است.
بسته بندی: بسته بندی صادرات عمومی یا بسته بندی سفارشی به عنوان درخواست شما
