جزئیات محصول:
|
| تایپ کنید: | مجموعه چرخ دنده های کرم | نسبت دنده: | 37:1 |
|---|---|---|---|
| بهره وری: | 40% | نصب و راه اندازی: | افقی عمودی |
| کاربرد: | انرژی خورشیدی | سرویس OEM: | در دسترس |
| محل منبع: | چانگژو، چین | راننده: | 24VDC |
| برجسته کردن: | درایو چرخشی تک محوره C5 Corrsion,درایو چرخشی تک محور عمودی,درایو چرخشی خورشیدی تک محوره |
||

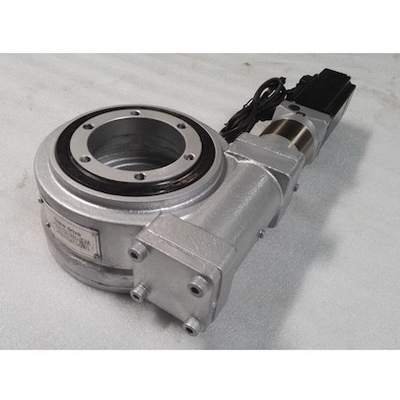

درایو چرخ‌دنده‌ای پوشاننده، درجه خوردگی C5 برای ردیاب‌های خورشیدی در فضای باز

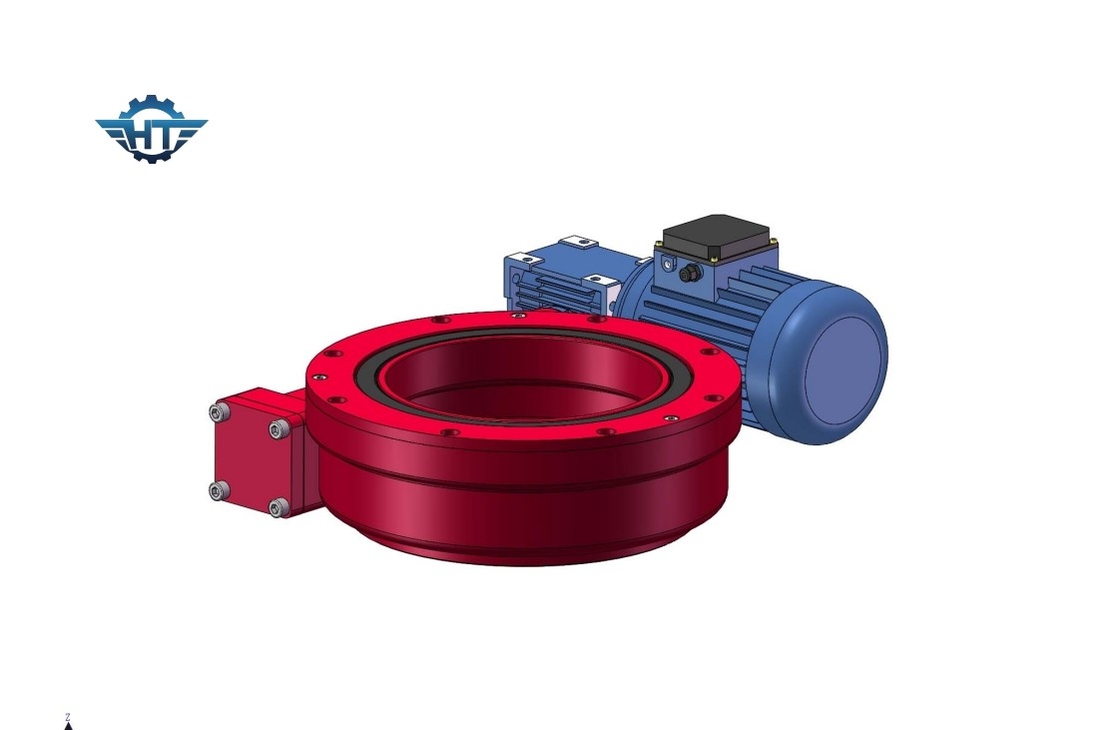

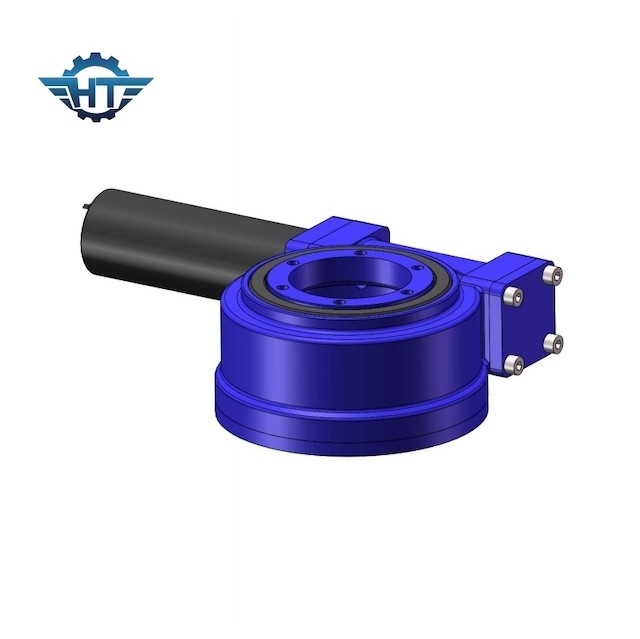

C5 Corrsion Worm Gear Slew Drive توضیحات
درایو چرخ دنده حلزونی تک پوششی یک واحد فشرده ساخته شده است که از کرم پوششی، چرخ دنده، محفظه، پایه و غیره تشکیل شده است. این واحد مزایای یک درایو چرخشی را به همراه دارد.
درایو چرخشی دنده ای مناسب برای کاربردهایی است که نیازمند چرخش آهسته با حرکت مداوم یا حرکت هستند و قادر به تحمل بارهای ترکیبی هستند.این محصول با ابعاد استاندارد برای کوپلینگ موتور الکتریکی، هیدرولیک، سروو موتور و غیره و همچنین اتصال کل سیستم به تجهیزات می باشد.با توجه به فشردگی و استحکام بالا، یک سیستم محرک کرم در تجهیزات مختلفی مانند سکوهای مونتاژ سیار، سیستم ماهواره ای، جرثقیل های بارگیری هیدرولیک در وسایل نقلیه حمل و نقل، جرثقیل های دریایی کوچک، نردبان های چرخان قابل گسترش، در واحدهای چرخ دار حمل و نقل های بزرگ دریایی استفاده می شود. در حال حاضر به ویژه در انرژی خورشیدی مورد استفاده قرار می گیرد.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
آرایه سیستم ردیابی خورشیدی تک محوره
در طراحی آرایه سلول خورشیدی ردیاب تک محوره باید شرایط اولیه نصب به ویژه جهت باد و نیروی باد در نظر گرفته شود.تک محور افقی می تواند پانل را در جهت افقی در هنگام برخورد با باد فوق العاده قوی بچرخاند، که می تواند از آسیب دیدن پانل توسط باد فوق العاده قوی جلوگیری کند.همچنین می توان زاویه پنل را با توجه به جهت تغییر داد تا احتمال آسیب دیدن پنل کاهش یابد.
هنگامی که کولاک وجود دارد، می توان برد باتری را تا جایی که ممکن است نصب کرد تا برف به سمت پایین سر بخورد و همچنین می توان در صورت وقوع یک طوفان تگرگ بزرگ، تاثیر روی برد باتری را کاهش داد.
