جزئیات محصول:
|
| مدل: | 5 اینچ | نسبت دنده: | 37:1 |
|---|---|---|---|
| بهره وری: | 40% | تایپ کنید: | مدل SE |
| کاربرد: | ردیاب تک مورب | سرویس OEM: | در دسترس |
| محل منبع: | چانگژو، چین | راننده: | موتور دنده 24 ولت، 12 ولت |
| برجسته کردن: | سیستم ردیابی مایل درایو کرم کشنده,درایو کرم کش 800 نیوتن متر SE5800 نیوتن متر درایو کرم هیدرولیک,800 Nm hydraulic worm drive |
||

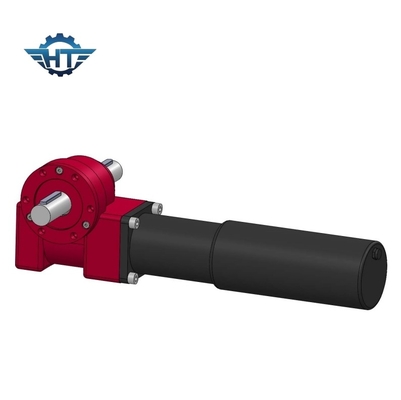

گیربکس SE 5 اینچی با بلبرینگ افقی برای سیستم ردیابی تک محور مورب
بلبرینگ افقی
برای اجزای هسته ای که بلبرینگ های چرخشی را اتخاذ می کند، می تواند همزمان نیروی محوری، نیروی شعاعی و گشتاور کج را تحمل کند.درایو slew به راحتی نصب می شود، نگهداری آن آسان است و فضای نصب را تا حد زیادی ذخیره می کند.این محصول را می توان به طور گسترده در وسایل نقلیه حمل و نقل تخت سنگین، جرثقیل های کانتینری، با جرثقیل های اتومبیل، وسایل نقلیه هوایی، سیستم های ژنراتور خورشیدی مانند روز، مانند ماشین آلات ساختمانی و میدان های انرژی جدید استفاده کرد.
مزایای
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره |
204 |
برنامه های کاربردی
براکت ردیابی تک محوره تخت
براکت ردیابی تک محوره تخت به براکتی اشاره دارد که چرخش خورشید را حول یک محور افقی ردیابی می کند.این محور افقی می تواند در جهت شمال – جنوب یا جهت شرق – غرب باشد.تولید برق در جهت شمال به جنوب بیشتر است، بنابراین محور براکت ردیابی تک محوره به طور کلی جهت شمال به جنوب است.
براکت ردیابی تک محوری مورب
براکت ردیابی تک محوری شیبدار به براکتی اطلاق می شود که خورشید را حول یک محور شیبدار شمال به جنوب می چرخد و ردیابی می کند.در عرض های جغرافیایی متوسط و بالا، در مقایسه با سیستم ردیابی تک محوره مسطح، تولید برق سیستم ردیابی تک محوری شیبدار بسیار بهبود یافته است.البته از آنجایی که محور چرخش مایل است، هزینه براکت ردیابی تک محوری شیبدار نیز بیشتر از براکت تک محوری تخت است.
براکت ردیابی تک محور آزیموت
براکت ردیابی تک محور آزیموت را می توان به عنوان یک براکت ثابت نصب شده بر روی یک پایه دوار در نظر گرفت.هنگامی که این براکت در حال ردیابی است، زاویه بین آرایه مربع و صفحه افقی بدون تغییر می ماند، اما زاویه آزیموت آرایه مربع تغییر می کند.
براکت ردیابی دو محوره
براکت ردیابی دو محوره را می توان به عنوان یک براکت در نظر گرفت که شیب آن را می توان به طور خودکار روی یک پایه چرخان تنظیم کرد.به اصطلاح دو محور به این معنی است که براکت می تواند در امتداد دو محور مستقل بچرخد.به طور کلی، یک محور اجازه می دهد تا زاویه آزیموت براکت آزادانه بچرخد، و محور دیگر اجازه می دهد تا زاویه شیب براکت آزادانه بچرخد.به این ترتیب، براکت ردیابی دو محوره همیشه می تواند عمود بر پرتوهای خورشید باقی بماند، که بالاترین توان تولیدی در بین تمام براکت های ردیابی است.
