جزئیات محصول:
|
| مدل: | عکس عقب صفر 3 اینچ | نسبت دنده: | 31:1 |
|---|---|---|---|
| کاربرد: | سهموی هر چند و برج گرمایش | محل منبع: | چانگژو، چین |
| راننده: | موتور دنده 24VDC با انکودر | نصب و راه اندازی: | افقی نصب شده |
| رنگ: | همان طور که درخواست شد | عکس العمل: | کمتر از 0.03 درجه |
| برجسته کردن: | worm drive gearbox,worm gear slewing ring,worm gear slewing ring |
||

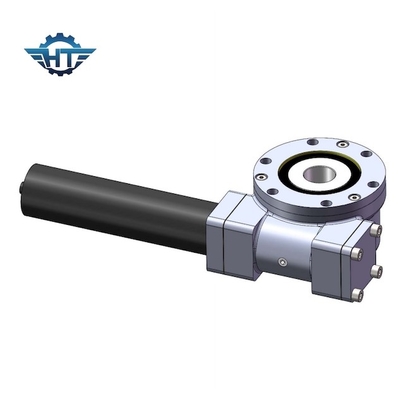

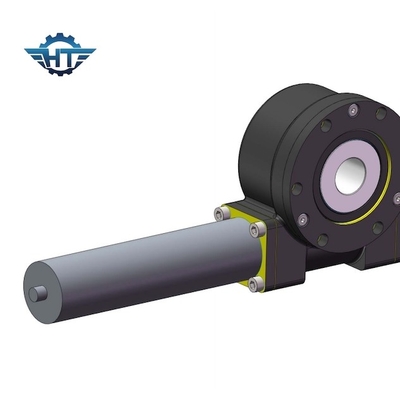

گیربکس کرم محرک تک محوره بدون برگشت برای هر چند سهموی و برج گرمایش
توضیحات درایو کرم تک محوری
یک گیربکس حلزونی از یک حلقه چرخان، کرم، محفظه ریخته گری و اجزای استاندارد مانند بلبرینگ و پیچ و مهره و غیره تشکیل شده است. درایو چرخشی قادر است بار محوری، بار شعاعی و ممان کج شدن بیشتری را تحمل کند.میز گردان یا قاب در آزیموت و ارتفاعی که توسط درایو چرخشی هدایت می شود می چرخد.درایو چرخاننده برگشتی صفر یک درایو چرخشی ویژه است که چرخ دنده و کرم آن دارای توری کامل است و همچنین دارای شکاف های معقول روانکاری و گرمایش عملیاتی است.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
کاربردهای معمولی درایو چرخشی شامل نیروگاه های خورشیدی، توربین های بادی، جرثقیل های کامیون، وسایل نقلیه هوایی، تجهیزات تاسیساتی، تجهیزات هیدرولیک، تجهیزات نفتی، تجهیزات فرمان چرخ، بیل مکانیکی و بالابرهای اتوماتیک است.بسیاری از برنامه های کاربردی دیگر وجود دارد که نمی توان آنها را به طور کامل فهرست کرد، زیرا درایوهای چرخشی برای کاربردهایی که نیاز به بارهای زیاد و گشتاور بالا در یک گیربکس دارند، انتخابی هستند.
