جزئیات محصول:
|
| نسبت دنده: | 61:1 | تایپ کنید: | محصور شده است |
|---|---|---|---|
| کاربرد: | ماشین آلات ساختمانی | موتور: | موتور هیدرولیک، موتور الکتریکی |
| درجه IP: | IP66 | رنگ: | همان طور که درخواست شد |
| کارایی: | 40% | نصب: | افقی عمودی |
| برجسته کردن: | درایو بلبرینگ چرخشی SE9,درایو چرخشی عمودی بالابر خودرو,درایو چرخشی SE9 برای سیستم ردیابی خورشیدی |
||

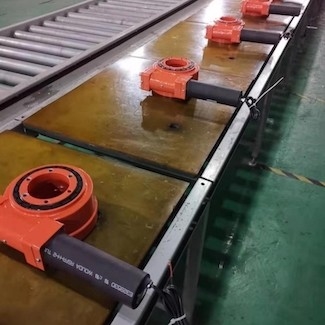

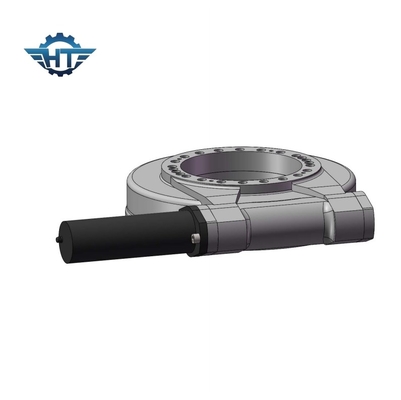

Worm Gear SE9 Slewing Drive برای تجهیزات ابزار روغن و بالابرهای خودرو
Worm Gear SE9 Slewing Drive
کرم ساعت شنی
درایوهای چرخان ما از فناوری کرم ساعت شنی استفاده می کنند که در آن کرم به گونه ای شکل می گیرد که دندان های بیشتری را در چرخ دنده درگیر کند.این افزایش درگیری دندان منجر به استحکام، کارایی و دوام بیشتر می شود.
تابع
درایوهای چرخان با فناوری کرم استاندارد کار می کنند، که در آن کرم روی شفت افقی به عنوان محرک چرخ دنده عمل می کند، به طور کلی، شفت توسط موتور دنده الکتریکی به حرکت در می آید.
نسبت دنده
چرخش کرم افقی یک چرخ دنده را حول محوری عمود بر محور پیچ می چرخاند.این ترکیب سرعت عضو محرک را کاهش می دهد و همچنین گشتاور آن را چند برابر می کند.نسبت سرعت شفت ها به رابطه تعداد رزوه های روی کرم به تعداد دندانه های چرخ کرم یا چرخ دنده بستگی دارد.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
کاربرد توپ مه شکن
همچنین به عنوان ماشین توپ مه حفاظت از محیط زیست، "مصنوع کاهش مه" و غیره شناخته می شود، آب به ذرات مه آب (50 تا 200 میکرون) به اندازه ذرات گرد و غبار از طریق فشار بالا اتمیزه می شود و از کانال هوای توپ به شکل اسپری می شود. ، با باد شدید و برد طولانی.دامنه گسترده است، گرد و غبار متراکم می شود و در تماس با ذرات غبار آب در هوا می نشیند و سپس به هدف سرکوب گرد و غبار و تصفیه هوا می رسد.
کاربرد دکل حفاری حفاری هیدرولیک معدن
دکل حفاری سنگ حفاری یک دستگاه حفاری سنگ متحرک است که مجهز به مته های سنگ هیدرولیک متعدد (یا یک) روی شاسی است که به عنوان دکل حفاری سنگ یا دکل حفاری نیز شناخته می شود.دکل حفاری را می توان به طور دقیق قرار داد و می تواند سوراخ های عمیق و با قطر بزرگ را با میله سوراخ کند و رانش شفت خوبی را ایجاد کند.در همان زمان، یک نفر می تواند چندین مته سنگ را روی چرخ دستی کار کند، و حتی می تواند از راه دور آن را دور از سطح کار کار کند.این یک دستگاه حفاری سنگ حفاری با درجه مکانیزاسیون بالا در ساخت و ساز حفاری معدن است که می تواند راندمان حفاری سنگ را بهبود بخشد، نیروی کار را صرفه جویی کند، شرایط کار را بهبود بخشد و اپراتورهای زیرزمینی را کاهش دهد.
