جزئیات محصول:
|
| مدل: | SE9 | نسبت دنده: | 57:1 |
|---|---|---|---|
| کاربرد: | ماشین آلات ساختمانی | تایپ کنید: | درایو هیدرولیک |
| موتور محرکه: | موتور هیدرولیک | ضمانتنامه: | 12 ماه |
| گواهینامه ها: | ISO9001، CE | نصب و راه اندازی: | به عنوان طرح های مشتریان |
| برجسته کردن: | درایو چرخشی هیدرولیک IP66,درایو چرخشی هیدرولیک,لحظه کج شدن بزرگ |
||

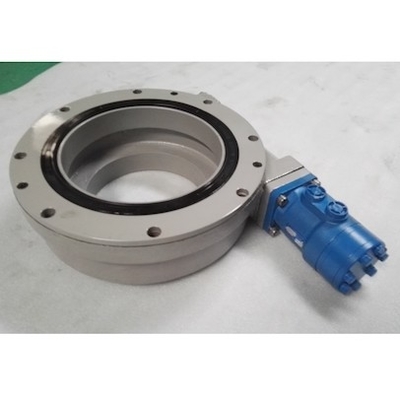

درایو چرخان هیدرولیک IP66، لحظه کج بزرگ برای ماشین ساخت و ساز در میدان باز

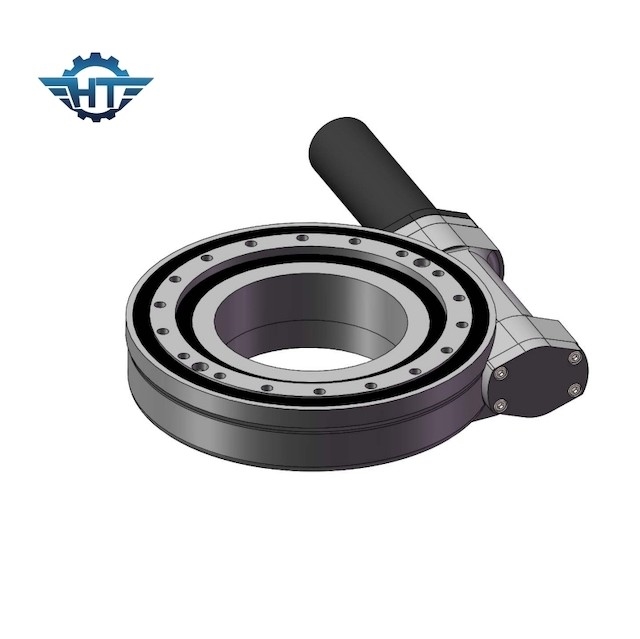

درایو چرخان هیدرولیک
درایو چرخشی یک مکانیسم انتقال سرعت چرخشی کامل است که یک منبع نیروی محرکه را یکپارچه می کند.از یک یاتاقان چرخشی به عنوان پیرو انتقال و اتصال مکانیزم استفاده می کند.و محفظه، و حلقه دیگر هم به عنوان دنبال کننده انتقال و هم به عنوان پایه اتصال برای قسمت کار رانده استفاده می شود، به طوری که یاتاقان چرخان خود یک اتصال چرخشی دایره کامل است و منبع نیروی محرکه و درایو اصلی کارآمد هستند. پیکربندی شده این یک مکانیسم انتقال سرعت جهانی است که عملکردهای چرخش، کاهش سرعت و رانندگی را ادغام می کند و در عین حال ساختار ساده ای دارد و برای ساخت و نگهداری راحت است.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
ملاحظات:
1. موتور الکتریکی یا موتور هیدرولیک لوازم جانبی اختیاری هستند، کاربران می توانند با توجه به نیازهای خود انتخاب کنند.
2. با توجه به تعداد زیاد مدل های محصول، لطفا برای نقشه های دقیق تر با ما تماس بگیرید.
3. پردازش سفارشی حرفه ای انواع درایوهای چرخشی غیر استاندارد با توجه به نیاز کاربر.
4. اگر در هنگام انتخاب و استفاده محصول با مشکل مواجه شدید، لطفا از طریق ایمیل یا تلفن با ما تماس بگیرید.
برنامه های کاربردی
درایوهای چرخشی زمانی استفاده می شوند که یک بخش ساختاری در یک ماشین نیاز به چرخش در امتداد یک محور ثابت در جهت مخالف جهت دیگر داشته باشد و در عین حال از اتصال محوری و شعاعی بین دو قسمت اطمینان حاصل شود.
درایوهای چرخشی به طور گسترده استفاده می شود، عمدتاً اما نه محدود به مهندسی مکانیک، بیل مکانیکی، سیستم های آنتن، صنعت تجهیزات پزشکی، نظامی، فناوری دریایی، جرثقیل های بندری در وسایل نقلیه راه آهن، جرثقیل های عرشه کشتی، جرثقیل های کامیون و جرثقیل های ساختمانی.تلسکوپ ها، ماشین های حفاری تونل، توربین های بادی، نیروگاه های خورشیدی و تریلرها و همچنین در زمینه هوانوردی و هوافضا.
