جزئیات محصول:
|
| محل منبع: | چانگژو، چین (سرزمین اصلی) | منبع تغذیه: | 24VDC |
|---|---|---|---|
| سنسورهای هال: | اختیاری | نوع موتور: | موتور dc برس خورده سیاره ای |
| ویژگی: | کاملا محصور | مواد: | QT |
| کاربرد: | جذب کننده حرارت متمرکز | خود قفل شدن: | آره |
| برجسته کردن: | درایو چرخ دنده حلزونی دو محوره,درایو چرخ دنده حلزونی کرمی 24 VDC,درایو چرخ دنده کرمی با دقت بالا |
||

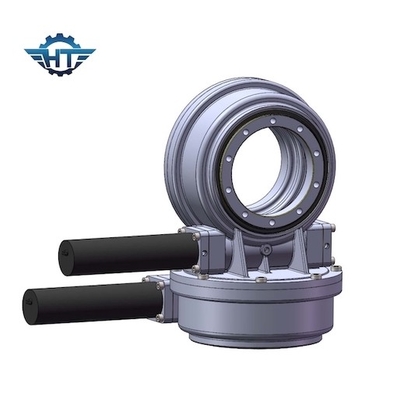

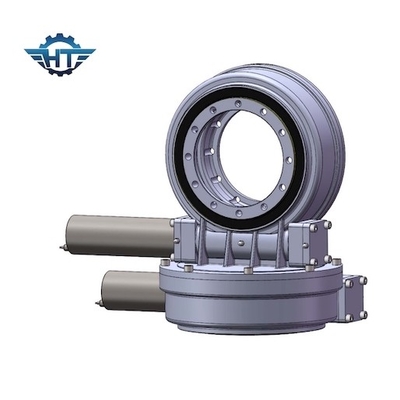

SDE3 دو محور کرم چرخ دنده، دقت بالا برای جذب گرمای متمرکز
Worm Gear Slew Drive توضیحات
نحوه انتخاب یک دستگاه انتقال برای سیستم تولید برق فتوترمال برج
دستگاه انتقال برای راندمان نیروگاه برج مهم است
در نیروگاه فتوترمال برج، ده‌ها هزار آینه تابش خورشیدی را روی جاذب گرما در انتهای برج جاذب گرما جمع‌آوری می‌کنند تا دماهای بالا را جمع‌آوری کنند و گرما را جمع‌آوری کنند.به منظور اطمینان از جمع آوری مداوم و پایدار گرما، آینه باید همیشه موقعیت خورشید را از طریق دستگاه انتقال در جهت حرکت افقی و ارتفاع (محور دوگانه) ردیابی کند.
رایج ترین دستگاه انتقال، درایو CSP-slew برج است
درایو slew معمولاً توسط یک موتور هدایت می شود تا چرخش آینه را در جهت دو محور به حرکت درآورد.به عنوان یک ماشین دقیق، کاربرد slew drive در صنعت تولید برق فتوترمال نیاز به کنترل دقت ردیابی در 1mrad دارد.ساختار دو لایه کرم چرخ و سطح دندان منطقه مشبک بزرگ است، دقت انتقال بالاتر است، مقاومت در برابر ضربه قوی است، نرخ سایش کم آن می تواند استفاده طولانی مدت را تحت شرایط دقت و عمر تضمین کند، مناسب تر برای نیروگاه فتوترمال در شمال غربی از محیط خشن
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
مشخصات موتور
موتور 24 ولت DC براش
مشخصات:
ولتاژ: 24VDC
ولتاژ اختیاری: 12 ولت، 48 ولت
جریان بدون بار: 0.6 آمپر (حداکثر)
سرعت خروجی بدون بار: 3.2 دور در دقیقه
سرعت بدون بار: 1300 دور در دقیقه
سرعت نامی: 2 دور در دقیقه
گشتاور نامی: 43 نیوتن متر
حداکثر گشتاور: 48 نیوتن متر
جریان نامی: 1.8 آمپر (حداکثر)
کلاس IP: IP55
وزن: 2000 گرم
شفت: 12 میلی متر
ولتاژ، قدرت و سرعت موتور طبق درخواست شما در شرایط مجاز ابعاد قابل قبول سفارشی می شود.
