جزئیات محصول:
|
| تایپ کنید: | تک محور | ولتاژ موتور: | 24 V |
|---|---|---|---|
| سالن: | اختیاری | نصب و راه اندازی: | افقی عمودی |
| رنگ: | خاکستری نقره ای | مواد: | فولاد با استحکام بالا |
| ضمانتنامه: | 10 سال | ||
| برجسته کردن: | درایو بلبرینگ SE1,فولاد نیترید درایو یاتاقان چرخشی,فولاد نیترید درایو کوچک |
||

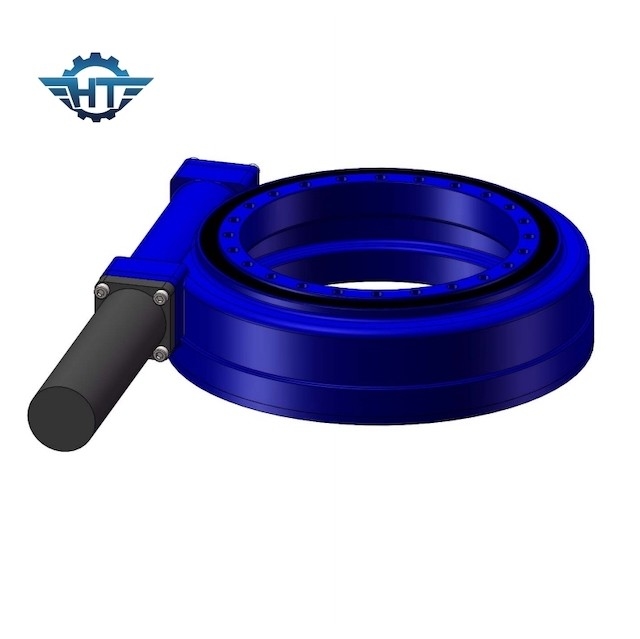

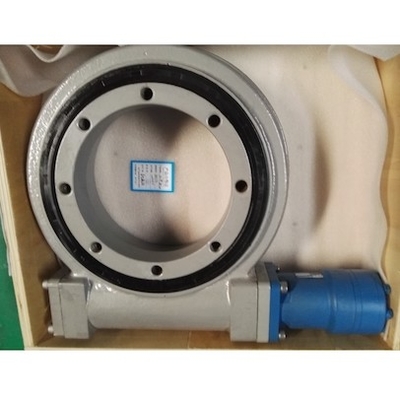

درایو چرخان کوچک SE1 از فولاد نیترید با استحکام بالا برای سیستم ردیابی خورشیدی استفاده می کند
درایو چرخشی با استحکام بالا
عملیات حرارتی درایو چرخشی
عملیات حرارتی Raceway: مسیرهای بلبرینگ چرخان به صورت القایی سطحی خاموش می شوند و سختی خاموش کننده در HRC 55-62 تضمین می شود که می تواند به عمق کافی لایه سخت دست یابد.
عملیات حرارتی چرخ دنده: به دلیل نیاز به انتقال نیرو، یکی از حلقه های چرخان معمولا دارای دندانه است.حالت عملیات حرارتی چرخ دنده به طور کلی نرمال یا معتدل است.سطح دندان را نیز می توان با توجه به نیاز کاربر کوئنچ کرد.سختی کوئنچ بین 50 تا 60 HRC است و عمق کافی را می توان تضمین کرد.بسته به کاربرد، کوئنچ دنده را می توان به کوئنچ کامل دندان و سخت شدن القایی تک دندانه تقسیم کرد.سختی القایی تک دندانی را می توان به کوئنچ ریشه سطح دندان و کوئنچ سطح دندان تقسیم کرد.
عملیات حرارتی یاتاقان های چرخشی کوچک عملیات حرارتی Raceway: مسیرهای یاتاقان چرخشی به صورت القایی سطحی خاموش می شوند و سختی خاموش کننده در HRC 55-62 تضمین می شود که می تواند به عمق کافی لایه سخت دست یابد.
اطلاعات فنی SE1 Slewing Drive
| SE1 Slew Drive | داده های موتور | ||
| گشتاور نامی | 384 نیوتن متر | ولتاژ محاسبه شده | 24 VDC |
| سرعت رتبه بندی شده | 0.06 دور در دقیقه | جریان رتبه بندی شده | <8 A |
| حداکثر خروجی | گشتاور (3 ثانیه) 460 نیوتن متر | توان خروجی | 25 وات |
| نسبت | 32:1 | سرعت رتبه بندی شده | 2 دور در دقیقه |
| درجه حرارت | -30℃~80℃ | طول سیم | 1 متر |
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
کاربرد تک محوری تخت
براکت ردیابی تک محوره یک شکل از براکت ردیابی با آرایش شمال به جنوب و ردیابی شرق به غرب است.بر اساس الگوریتم نجومی، موتور براکت را به حرکت در می آورد تا ماژول زاویه آزیموت خورشید را ردیابی کند، مولفه مستقیم نور خورشید را روی سطح ماژول فتوولتائیک افزایش دهد و سپس تولید برق را افزایش دهد.
