جزئیات محصول:
|
| مدل: | SE12 | نسبت دنده: | 78:1 |
|---|---|---|---|
| کاربرد: | ماشین آلات ساختمانی | محل منبع: | چانگژو، چین |
| راننده: | موتور هیدرولیک | ضمانتنامه: | 5 سال |
| گواهینامه: | ISO9001، CE | نصب و راه اندازی: | افقی |
| برجسته کردن: | CE Solar Tracker Slew Drive, Slew Drive Gearbox 100*100 Tube, CE slew drive motor,Slew Drive Gearbox 100*100 Tube,CE slew drive motor |
||

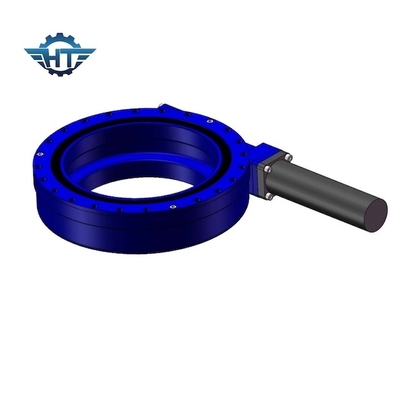

Slew Drive دارای گواهینامه CE، گشتاور افقی لوله 100*100 برای CPV نصب شده است
درایو چرخشی CPV گشتاور 100 لوله
برنامه CPV
انرژی متمرکز خورشیدی یک فناوری تولید انرژی خورشیدی است که از عناصر نوری مانند عدسی ها یا آینه ها برای متمرکز کردن یک ناحیه بزرگ از نور خورشید بر روی یک منطقه بسیار کوچک استفاده می کند و سپس از آن برای تولید برق استفاده می کند.فناوری انرژی خورشیدی متمرکز را می توان به سه دسته تقسیم کرد که عبارتند از:
فتوولتائیک متمرکز CPV: نور متمرکز خورشید مستقیماً از طریق سلول های فتوولتائیک با راندمان تبدیل بالا به انرژی الکتریکی (فتوولتائیک متمرکز) تبدیل می شود.CPV معمولی ترین نماینده فناوری تولید انرژی خورشیدی متمرکز است.
حرارت خورشیدی متمرکز CST: از گرمای زیاد تولید شده توسط نور متمرکز خورشید برای گرم کردن محیط کار مایع استفاده کنید و سپس تولید انرژی حرارتی را انجام دهید (Concentrated Solar Thermal)

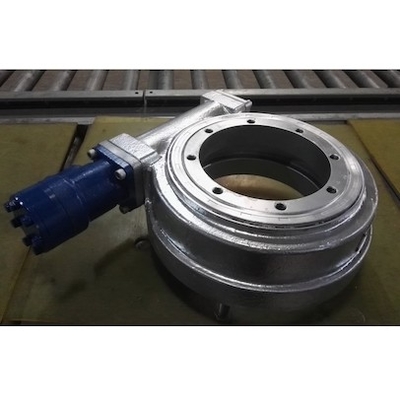

CPVT: ترکیب دو سیستم فتوولتائیک متمرکز (فتوولتائیک متمرکز و حرارتی) CPV را می توان از نظر نحوه تمرکز نور خورشید به دو دسته تقسیم کرد، یعنی نوع انعکاسی با استفاده از متمرکز آینه و نوع انتقال با استفاده از متمرکز عدسی. یاتاقان درایو یا چرخان با موتور هیدرولیک یکی از محصولات رقابتی ما است.این خود طراحی شده و توسط شرکت ما ساخته شده است.می توان آن را به عنوان بخش چرخشی در سیستم انرژی خورشیدی، قفس هوایی هیدرولیک، دستگاه گیره، جرثقیل بالابر، بیل مکانیکی و قطعات یدکی و غیره استفاده کرد.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
ویژگیس
1. نسبت کاهش گیربکس 31:1 تا 156600:1
2. دقت بالا
3. ساختار فشرده
4. 3000 نیوتن متر تا 80000 نیوتن متر گشتاور نگهدارنده از 200 نیوتن متر تا 3700 نیوتن متر گشتاور خروجی
1. به حداقل رساندن زاویه تابش بین نور ورودی و ردیاب
2. افزایش تولید انرژی
3. بالا موثر هزینه
4. تماس 5-8 دندان که ظرفیت نگهداری بالایی را ممکن می سازد
برنامه های کاربردی
Changzhou Hangtuo در تحقیق، توسعه و ساخت کاهنده های چرخشی تخصص دارد.محصولات به طور گسترده ای در تک محوره مسطح، شیبدار تک محوری، فتوولتائیک دو محوره، فرورفتگی، پروانه، برج حرارتی خورشیدی، فتوولتائیک، تولید برق بادی، ماشین آلات ساختمانی (جرثقیل کشتی، جرثقیل، چوب گیر، تجهیزات معدن زغال سنگ، هوایی استفاده می شود. وسایل نقلیه کار، وسایل نقلیه حمل و نقل تخت، سکوهای چرخشی خودکار) و بسیاری زمینه های دیگر.ما به نوآوری و توسعه انواع محصولات با دقت بالا، راه حل های سفارشی برای مشتریان ادامه می دهیم و نیازهای طراحی مشتریان مختلف را در اشکال مختلف برآورده می کنیم.
