جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | 17 اینچ |
|---|---|---|---|
| نسبت دنده: | 102:1 | گشتاور خروجی نامی: | 9400 نیوتن متر |
| گشتاور کج: | 135600 نیوتن متر | نگه داشتن گشتاور: | 65040 نیوتن متر |
| بسته حمل و نقل: | قفس های چوبی | کاربرد: | ردیاب های خورشیدی |
| برجسته کردن: | درایو چرخشی تک محور SE17,درایو ردیاب خورشیدی 9400 نیوتن متر,حلقه کشنده کرم درایو 9400 نیوتن متری |
||

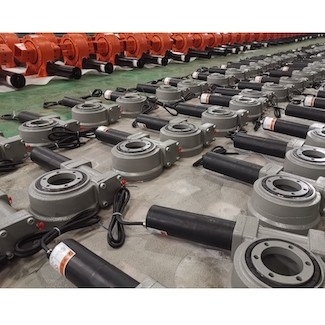

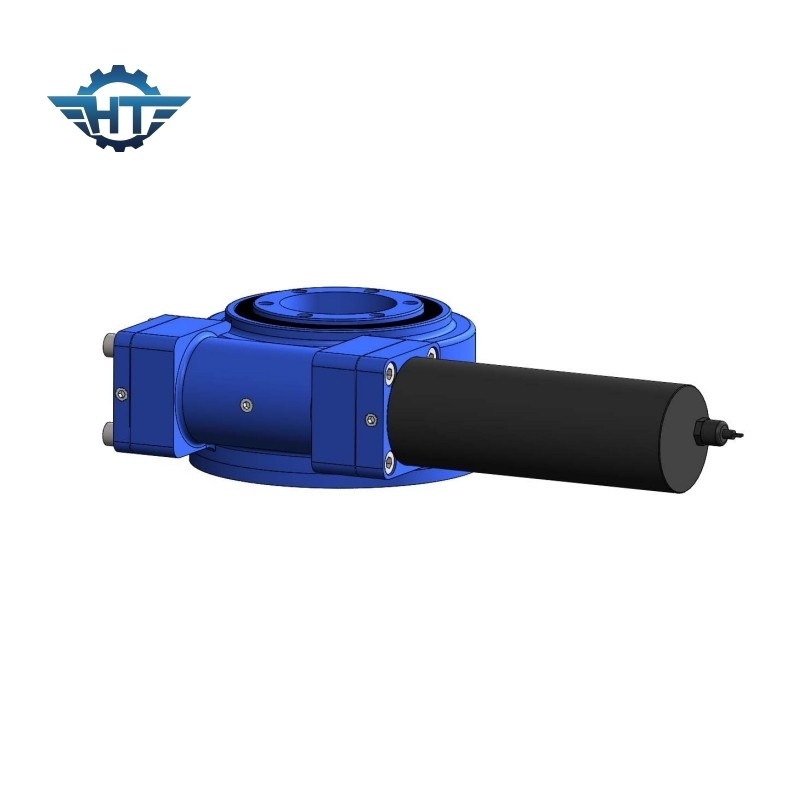

درایو چرخ دنده کرم پوشاننده SE17 با محفظه بسته IP66 برای ردیاب های خورشیدی
تک محور Slew Driveشرح
درایو بلبرینگ حلقه چرخشی SE می تواند نیروی محوری را تحمل کند.این در ساختار فشرده برای ماشین آلات ساختمانی، ماشین آلات بندر، وسیله نقلیه سکوی هوایی، نظامی و غیره طراحی شده است. همچنین به طور گسترده در سیستم ردیابی خورشیدی برای تولید یک سیستم تولید خورشیدی کارآمد مانند سیستم ردیابی خورشیدی تک محوره و سیستم ردیابی خورشیدی دو محوره استفاده می شود. .
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
پارامتر Slew Drive SE17
| نام محصول | SE17 Slew Drive |
| گشتاور خروجی | 9400 نیوتن متر |
| گشتاور لحظه کج شدن | 135600 نیوتن متر |
| نگه داشتن گشتاور | 65040 نیوتن متر |
| رتبه بندی محوری استاتیک | 980 کیلونیوتن |
| رتبه بندی شعاعی استاتیک | 390 کیلونیوتن |
| رتبه بندی محوری پویا | 490 کیلونیوتن |
| رتبه بندی شعاعی پویا | 245 کیلونیوتن |
| جایگزین های موتور | موتور AC 380V/220V، موتور DC |
| سبک محصولات | دو محور؛تک محور؛CPV/HCPV;دیش خورشیدی;سهموی؛برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی، ماشین آلات صنعتی |
برنامه های کاربردی
ردیابی تک محوره تخت
در بین روش های ردیابی، ردیابی تک محوری مسطح رایج ترین روش مورد استفاده است.رهگیری محور شمال به جنوب و رهگیری محور شرق به غرب تقسیم می شود.ردیابی محور شرق به غرب هیچ مزیت آشکاری نسبت به نصب شیبدار ثابت ندارد و تأثیر ردیابی محور شمال به جنوب بهتر از ردیابی محور شرق به غرب است..ردیابی تک محوری تخت مخصوصاً برای مناطق کم عرض جغرافیایی مناسب است
