جزئیات محصول:
|
| مدل: | SE9 | نگه داشتن گشتاور: | 30800 نیوتن متر |
|---|---|---|---|
| گشتاور کج: | 45000 نیوتن متر | گشتاور خروجی: | 4400 نیوتن متر |
| رنگ: | همان طور که درخواست شد | بار محوری استاتیک: | 340 کیلونیوتن |
| بار رادیکال استاتیک: | 130 کیلونیوتن | ولتاژ موتور: | 24 ولت، 12 ولت، 220 ولت، 380 ولت |
| برجسته کردن: | درایو یاتاقان چرخشی متمرکز هلیواستات,درایو یاتاقان چرخشی IP66 نقاشی,درایو کرم چرخان هلیواستات متمرکز |
||

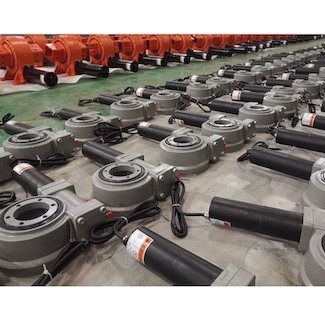

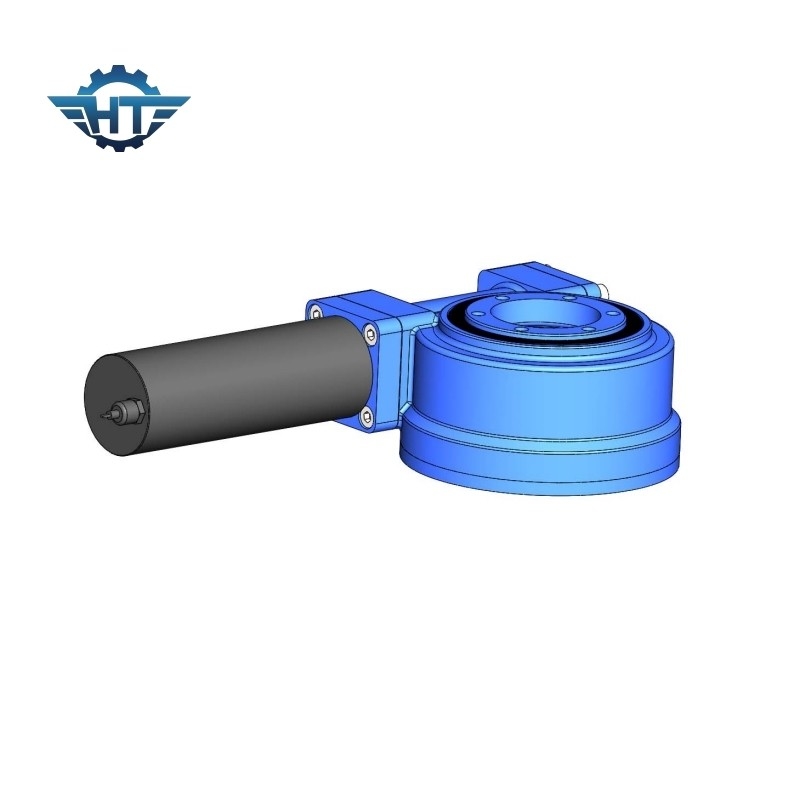

ردیابی بلبرینگ Sun Slew Drive با رنگ IP66 برای هلیواستات متمرکز
درایو دو پوششی
درایو چرخشی محیطی یک فناوری سنتی و بالغ است، اما درایو چرخشی به عنوان یک ساختار یکپارچه نسبتا جدید است.بهبود درجه یکپارچگی نه تنها مزایای زیادی در کاربرد به همراه دارد، بلکه راحتی زیادی را برای ساخت و استفاده ایجاد می کند.بهبود دقت و دوام این سازه و گسترش بیشتر زمینه استفاده از آن از وظایف مهم طراحی، ساخت و کاربران است تا به طور مداوم بهبود و توسعه را در عمل بررسی کنند.
مشخصات و مدل‌های جفت محرک چرخشی متفاوت است، مانند SE/ZE/VE//ZSVE/ZSDE و غیره. ، 21، 25 اینچ و سایر مشخصات. "SE" در برچسب مدل مخفف: مخفف انگلیسی Slewing و Enclose Q370571775 است.
از آنجایی که جزء هسته از یاتاقان چرخشی استفاده می کند، می تواند نیروی محوری، نیروی شعاعی و گشتاور کج را همزمان تحمل کند.جفت درایو چرخشی نصب آسان، نگهداری آسان است و فضای نصب را تا حد زیادی ذخیره می کند.این محصول می تواند به طور گسترده ای در ماشین آلات ساختمانی و زمینه های انرژی های نو مانند کامیون های مسطح سنگین، جرثقیل های کانتینری، جرثقیل های کامیون سوار، وسایل نقلیه هوایی، سیستم های مولد برق خورشیدی برای گشت های خورشیدی و غیره استفاده شود.
درایوهای چرخشی را می توان اساساً به درایوهای چرخشی تک کرمی و درایوهای چرخان درایوهای دوبل تقسیم کرد.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
زمینه های کاربردی برای درایوهای چرخان
چرخ دنده حلزونی و مکانیزم حلزونی اغلب در مواقعی استفاده می شود که دو شفت به هم می خورد، نسبت انتقال زیاد است، قدرت انتقال زیاد نیست، یا کار متناوب.
درایو چرخان را می توان برای موتور اصلی که حرکت دایره ای انجام می دهد، مانند چرخ گردان جرثقیل، ماشین های دوار و سایر ماشین هایی که کار دایره ای انجام می دهند، اعمال کرد.هنگامی که محصول وارد تولید شد، می توان آن را به طور گسترده در زمینه ماشین آلات ساختمانی که توسط وسایل نقلیه هوایی و جرثقیل های کامیون نشان داده می شود، و همچنین در زمینه انرژی جدید که توسط تولید برق فتوولتائیک خورشیدی و تولید برق بادی ارائه می شود، استفاده کرد. مانند سایر زمینه های اتوماسیون، ساخت ماشین ابزار، ارتباطات هوافضا و ... می توان گفت پتانسیل بازار این محصول بسیار زیاد است.
لیست کاربرد جفت درایو چرخشی: درایو چرخشی دوبل برای ماشین آلات ساختمانی، درایو چرخشی جرثقیل سوار بر کامیون، درایو چرخشی کامیون تخت سنگین، درایو چرخشی وسیله نقلیه کاری هوایی، درایو چرخشی واگن ریلی، درایو چرخشی مکش فاضلاب کامیون، درایو چرخاننده پنجه چرخشی، درایو چرخاننده وسیله نقلیه بازرسی پل، درایو چرخاننده تیرآهن بالابر راه آهن چین، درایو چرخاننده انحرافی نیروی باد، درایو چرخاننده خورشیدی.
