جزئیات محصول:
|
| مدل: | 3 اینچ | نسبت دنده: | 31:1 |
|---|---|---|---|
| بهره وری: | 40% | نصب: | عمودی |
| تایپ کنید: | تک کرم و خانه محصور | کاربرد: | انرژی خورشیدی |
| سرویس OEM: | در دسترس | محل منبع: | چانگژو، چین |
| راننده: | موتور سیاره ای 24 ولت | مواد: | 42 Crmo |
| برجسته کردن: | VE3 Small Solar Tracker Slewing Drive, Slewing Drive Motor Single Worm, VE3 Slow electric slew drive,Slewing Drive Motor Single Worm,VE3 Small electric slew drive |
||

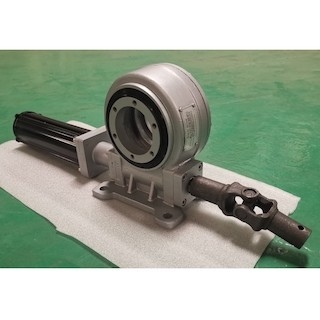

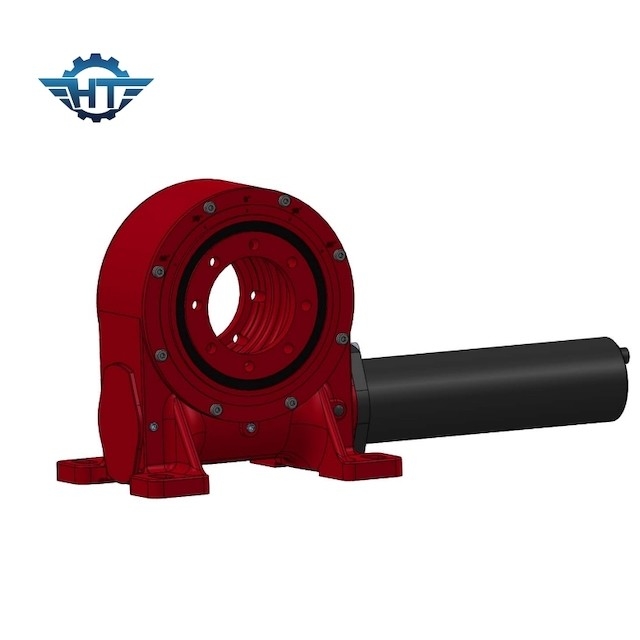

درایو چرخان با اندازه کوچک VE3، IP66 برای عمر میدان 30 استفاده شده در سیستم ردیابی خورشیدی
IP66 30 Slew Drive با طول عمر در میدان
با توجه به باز بودن مکانیزم انتقال درایو چرخشی، درایو چرخشی را می توان به نوع باز و نوع بسته تقسیم کرد.معمولاً ساختار نوع باز بیشتر در کاربردهایی استفاده می شود که محیط بیش از حد خشن و چرخه نگهداری و تعمیرات کوتاه است و ساختار نوع باز برای قطعات راحت تر است.بازرسی، نگهداری و تعمیر و نگهداری و جایگزینی راحت تر.از سوی دیگر، در جایی که شرایط محیطی تغییر چندانی نمی کند و سطح آلودگی محیطی کمتر از حد متوسط است، سازه بسته می تواند چرخه عمر طولانی تری را برای نگهداری فراهم کند.
درایو چرخان می تواند بارهای شعاعی و محوری را با خیال راحت نگه دارد و همچنین یک گشتاور را برای چرخش منتقل می کند.چرخش می تواند در یک محور یا در چندین محور با هم باشد.درایوهای حلقه چرخشی با ساخت چرخ دنده ها، بلبرینگ ها، مهر و موم ها، محفظه، موتور و سایر اجزای کمکی و مونتاژ آنها در جعبه دنده تمام شده ساخته می شوند.
مزایای محصول
مزایای برجسته درایو چرخشی به شرح زیر است:
• طراحی بسیار فشرده، مناسب برای نصب تجهیزات مکانیکی با فضای محدود.
• ظرفیت حمل بار بسیار بالا در طراحی بسیار فشرده.
• ماندگاری طولانی مدت.
• هزینه های نگهداری پایین.
• محفظه ریخته گری از قطعات داخلی محافظت می کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
برگزاری گشتاور (Nm) |
کج کردن گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی | IP | WorkingTep. (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40+120 | آره |
251 |
برنامه های کاربردی
ویژگی های طراحی و زمینه های کاربردی درایو چرخان نوع جدید (دنده حلزونی و مکانیزم چرخاندن کرم)
این پوسته از فولاد با کیفیت بالا و با استحکام بسیار بالا ساخته شده است.چرخ دنده کرم و کرم همه از 42CrMo و فوتویون نیترید ساخته شده اند.مقاومت در برابر سایش و استحکام بالاتر از مواد 50Mn نیتروژن گاز خانگی سنتی است.قوی تر از سختی، عمر مفید طولانی تر است.این محصول را می توان برای وسایل نقلیه حمل و نقل تخت، جرثقیل های چوبی، جرثقیل های تک ستونی، بالابرهای تیر، جرثقیل های کامیون، وسایل نقلیه کاری هوایی، انرژی خورشیدی برای بازرسی های خورشیدی، تجهیزات اتوماسیون و سایر تجهیزات مکانیکی استفاده کرد.در صنعت تولید برق فتوولتائیک خورشیدی، درایوهای چرخشی به طور کلی با موتورهای دنده سیاره ای DC یا موتورهای دنده AC عمدتاً استفاده می شوند.در ماشین آلات ساختمانی، موتورهای هیدرولیک عمدتاً به عنوان سیستم های قدرت درایو استفاده می شوند.
